恒溫恒濕試驗箱典型故障診斷與處置技術規程

時間： 2025-12-26 17:16 來源： 林頻儀器

在環境可靠性測試實踐中，恒溫恒濕試驗箱作為核心測試平臺，其運行穩定性直接影響著試驗數據的準確性與復現性。由于操作規范執行偏差或預防性維護機制缺失，設備在生命周期內難免出現功能性異常。建立系統化的故障診斷能力，可使運維人員實現快速定位、精準處置，最大限度降低非計劃停機對科研生產進度的影響。本文基于長期設備管理經驗，對五大類高頻故障的成因機理與處置策略進行深度解析。

一、濕度控制回路的系統性排查機制

當監控界面顯示濕度偏離設定值超過±3%RH時，應啟動三級診斷程序。初級排查聚焦于水路暢通性：加濕器供水管路因水質硬度累積或微生物滋生導致的堵塞，是首要懷疑對象。具體表現為進水流量低于0.5L/min或排水不暢造成水位異常。此時需采用專用除垢劑（如濃度5%的檸檬酸溶液）循環清洗管路，并在管路最高點開孔排除氣塞，確保水流暢通且壓力穩定在0.1-0.2MPa區間。

次級排查需深入濕度執行機構：檢查加濕器電極或紅外加熱管的阻值是否偏離標稱值±10%，固態繼電器的觸發信號是否正常（DC 3-32V輸入時應可靠導通）。對于采用鍋爐加濕的系統，還需校驗液位傳感器的靈敏度。末級排查關注安全保護設定：控制加濕器的超溫保護器出廠默認130℃，若現場誤設為80-100℃，將觸發頻繁保護導致加濕中斷。正確的設定應高于常規加濕溫度20-30℃，同時低于管路耐溫極限。

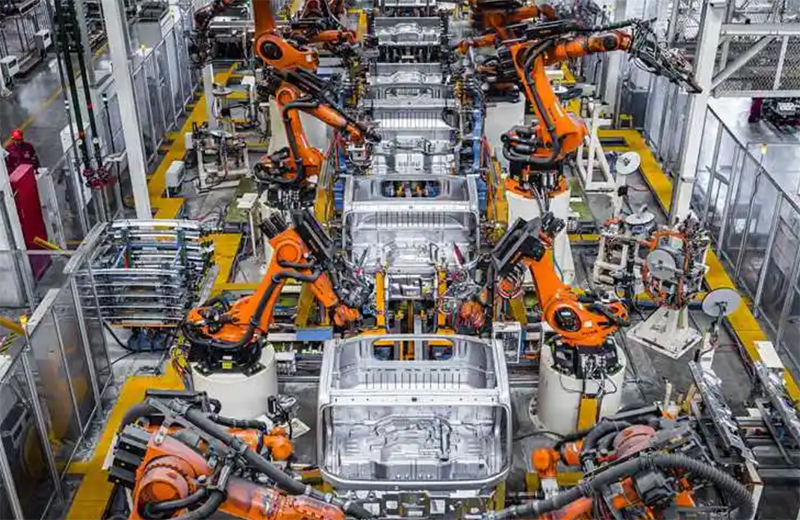

恒溫恒濕試驗箱可應用于機械行業試驗測試

二、溫度性能失效的分層診斷策略

低溫工況不達標（如-40℃設定值僅能達到-35℃）的故障樹應從三個節點展開。首節點核查試驗前處理規程：工作室內壁殘留水汽在低溫下結霜，使有效制冷量下降15-20%。標準作業要求試驗前空載運行-20℃工況持續2小時進行預除濕。次節點評估氣流組織：試驗物品占據體積超過箱內容積1/3或遮擋出風口，將導致循環風壓損失超過50Pa，換熱效率急劇下降。規范要求試品投影面積不得阻塞風道截面的25%，且距出風口距離≥10cm。

排除上述人為因素后，需深入制冷系統核心：檢查壓縮機吸排氣壓力是否處于0.1-0.2MPa/1.5-2.0MPa（R404A工質）的正常區間，熱力膨脹閥過熱度設定是否為5-8℃，蒸發器表面結霜是否均勻。若高壓側壓力偏低且回氣管結霜，極可能是制冷劑泄漏或干燥過濾器堵塞。高溫升溫失效則需逆向排查：風循環系統的調節擋板開啟角度是否達到70%以上，循環電機轉速是否因電容衰減而下降20%以上，PID控制儀表的加熱輸出百分比是否達到90%上限。對于固態繼電器控制的加熱管，需用鉗形表實測電流值驗證實際功率輸出。

三、溫度監控異常的技術溯源

當面板顯示溫度與實際值偏差超過±2℃時，超溫保護器的設定校驗是首要步驟。標準配置中，保護器動作閾值應設為試驗最高溫度+10-15℃，但不得低于150℃（針對常規設備）。若設定值過低，將觸發誤保護導致加熱回路切斷。若設定無誤，則需檢查測溫鏈路：循環馬達的軸承磨損會導致風葉轉速下降20-30%，箱體內部風速低于0.5m/s時，測溫傳感器將無法獲得代表性氣樣，造成感溫滯后。

溫度控制回路的固態繼電器若出現"常通"或"不導通"故障，需采用替換法驗證：用萬用表測量輸出端電阻，正常應為兆歐級開路狀態，觸發后壓降應小于1.5V。對于采用三相供電的系統，還需排查缺相保護器是否因電壓不平衡誤動作。值得注意的是，溫度傳感器（PT100）的漂移特性不可忽視，年度漂移超過0.5℃時應進行實驗室校準或更換。

四、壓力保護報警的系統性誘因分析

壓力異常報警（通常指高壓超過2.8MPa或低壓低于0.05MPa）的觸發，約65%的誘因來自運行環境超標。設備進風溫度超過35℃時，風冷冷凝器的散熱效率下降40%以上，排氣壓力呈指數級上升。安裝場地應嚴格滿足5-35℃溫度范圍、≤85%RH濕度的要求，建議在超過30℃的持續高溫期間，配置工業空調維持環境溫度在25±2℃區間。

散熱系統堵塞是另一主因。冷凝器翅片間距通常為1.8-2.5mm，當灰塵堆積厚度超過0.5mm或安裝間距不足50cm時，進風阻力將超過150Pa，風量衰減30%以上。維護規程要求每季度使用0.6MPa壓縮空氣逆向吹掃翅片，并確保四周凈空距離。對于水冷系統，需檢查冷卻塔進出水溫差是否保持3-5℃，冷卻水流量是否達到額定值的90%以上。此外，制冷劑充注過量（超過標準值10%）也會導致壓力異常，需通過回收定量充注來修正。

五、濕熱交變功能的精細化維護

濕熱試驗失效的表征通常為濕度無法升至85%RH以上或濕球溫度示值異常。首要檢查濕球傳感器水位：標準濕球紗布應浸入水面1-2cm，若水槽水位低于感應點，蒸發冷卻效應消失，濕球溫度讀數將逼近干球溫度。此時需清洗水位控制器浮球閥，確保供水壓力穩定在0.05-0.1MPa。

濕球紗布狀態是常被忽視的關鍵因素。紗布材質需符合GB/T 6999標準，厚度0.1-0.15mm，吸水性≥200mm/10min。當紗布因水垢硬化或長期未更換導致吸濕能力下降50%以上時，濕球溫度讀數將虛高3-5℃，導致濕度控制偏差。維護周期要求每兩個月更換紗布，每周用蒸餾水清洗水盤。對于水質硬度超過200mg/L的地區，建議加裝去離子水裝置，防止鈣鎂離子沉積堵塞毛細吸水作用。

六、預防性維護體系的構建與執行

故障處置的最高境界是防患于未然。建立以運行時長為基礎的維護矩陣：每200小時檢查電氣連接端子緊固度；每500小時校準溫濕度傳感器；每1000小時更換循環風機軸承潤滑脂；每2000小時檢測制冷劑回收再充注。同時完善故障代碼日志分析，對"超壓""過載""缺水"等頻發報警進行根因追溯。操作人員須經專業培訓并持證上崗，嚴禁在故障未明的情況下頻繁強制重啟，避免擴大化損壞。

\恒溫恒濕試驗箱的故障處理本質是系統性工程診斷能力的體現。只有將設備原理、操作規范、維護策略深度融合，才能實現設備綜合效率（OEE）的有效提升，為產品質量驗證提供持續可靠的保障。
